FENOMENE MECANICE • U2
Este necesar și un instrument de măsură – dinamometrul!
Dinamometrul este alcătuit dintr-un resort elastic, o tijă cu cârlig, un indicator și o scală gradată, toate fixate într-un suport.
Atunci când se trage sau se agață un corp de cârlig, resortul se alungește și acul indicator ajunge în dreptul indicației de pe scală, care reprezintă valoarea forței. Aceasta este exprimată în newton (N).
dinamometrul
Aplică!
Estimați greutatea următoarelor ființe și alegeți valoarea potrivită!
pom cutie: forta de frecare cutie: forta de frecare cutie: forta de frecare
a. 60 N
b. 50 000 N
c. 1 000 N
d. 0,0025 N
Experiment
ciocan

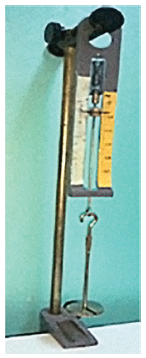

Mecanicus studiază un dinamometru.
Lucrați și voi împreună cu el!
Materiale necesare
Un dinamometru
O tijă cu discuri crestate
Un suport
Hârtie milimetrică
Imagine
Mod de lucru
Notați pe scala milimetrică lungimea inițială a resortului.
Agățați tija în cârligul dinamometrului și citiți indicația acestuia. Măsurați apoi alungirea resortului pe scala milimetrică.
Scrieți valorile obținute în tabel.
Repetați operația de măsurare de 7 ori, adăugând câte un dosc crestat pe tijă.
Nr.
crt.		 F
(N)		 Δl
(mm)		 k
(N/mm)		 km
(N/mm)		 Δk
(N/mm)		 (Δk)m
(N/mm)
1
2
...
Reprezentați grafic alungirea resortului, în funcție de mărimea forței deformatoare.
Calculați valorile constantei elastice a resortului utilizând relația:
k =
F/Δl
Observă
Cine va alungi resortul? dinamometrului?
Care este forța deformatoare a resortului în acest caz?
Cum se modifică alungirea resortului atunci când valoarea forței deformatoare crește?
Concluzii
Alungirea resortului este direct proporțională cu forța deformatoare, ceea ce se poate exprima prin relația:
F = k · Δl,
unde k este constanta elastică a resortului.
59

Experiment. Studiul dinamometrului
