FENOMENE ELECTRICE ȘI MAGNETICE • U4
GRUPAREA BECURILOR ÎN SERIE ȘI ÎN PARALEL
Electrica analizează schemele celor două tipuri de circuite aflate în imaginile următoare.
Ce asemănări și ce deosebiri considerați că va găsi între cele două circuite?
Profesorul Fizicus o întreabă: Ce crezi că se întâmplă dacă se arde unul dintre becuri?
Mai poate lumina celălalt bec?
|
|
|
|
Concluzii

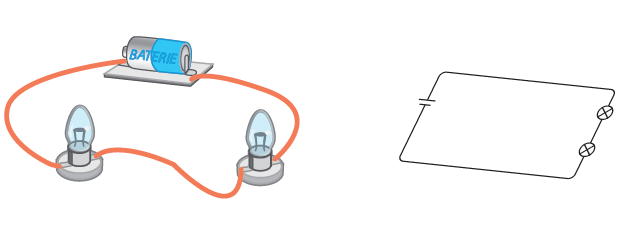

În primul caz, becurile sunt legate în serie. Dacă unul dintre ele se deconectează, celălalt nu mai poate
funcționa.

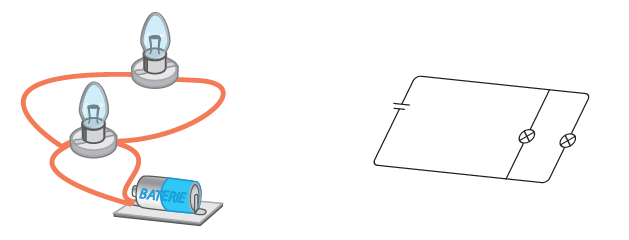

În al doilea caz, becurile sunt legate în paralel, ele luminează mai puternic, iar dacă unul se deconectează,
celălalt va lumina în continuare.
La gruparea în serie, becurile se leagă unul după altul. Cu cât se leagă mai multe becuri, cu atât ele vor
lumina mai slab.
La gruparea în paralel, bornele becurilor se leagă între ele, apoi se conectează la bornele bateriei. Curentul
„intră” simultan în toate becurile.
Realizați și voi circuite electrice utilizând o baterie, două beculețe și conductori de legătură. Deșurubați, pe
rând, câte un bec din cele două grupări realizate și constatați ce se întâmplă. Notați observațiile și adăugați-le în
portofoliul personal.
Electrica îl întreabă pe Profesorul Fizicus de ce la instalațiile pentru bradul
de Crăciun se utilizează gruparea în paralel a beculețelor?
Voi ce opinie aveți?
99
Legarea becurilor în serie și în paralel
Apasă butonul Redă şi priveşte cu atenţie.
